二、超标量概述

超标量（Superscalar）CPU 是相对于标量（Scalar）CPU 的概念。 超标量 CPU 实现指令级并行（ILP，Instruction-Level Parallelism），通过同时向不同执行单元分发多条指令，来在一个时钟周期内执行多条指令。

超标量可以与同时多线程（SMT，Simultaneous Multi-Threading）、多核（Multi-Core）、流水线（Pipelining）技术结合，实现更高的并行度与吞吐率。

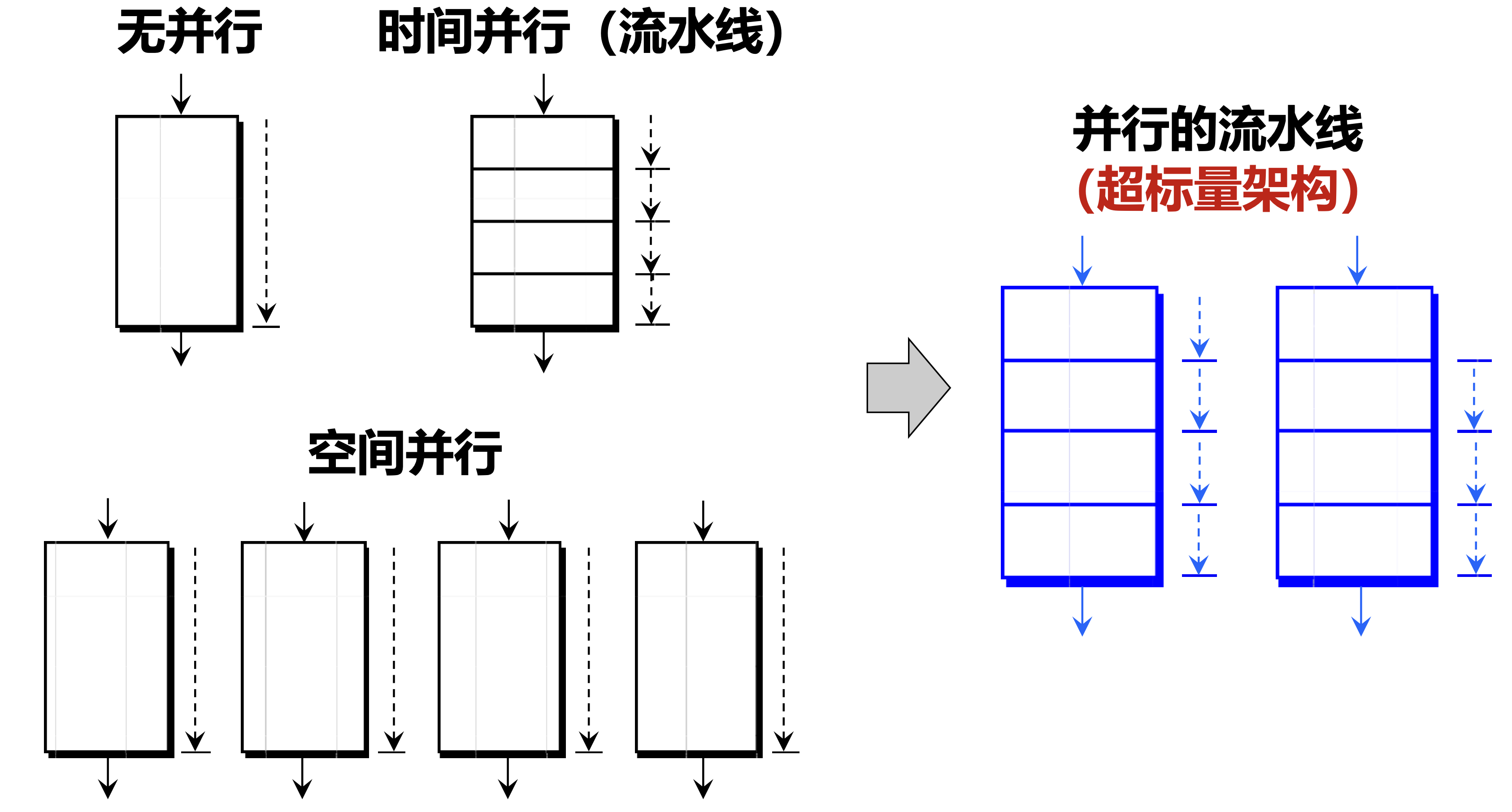

Pipelining Superscalar Architecture

2.1 流水线建模

性能模型

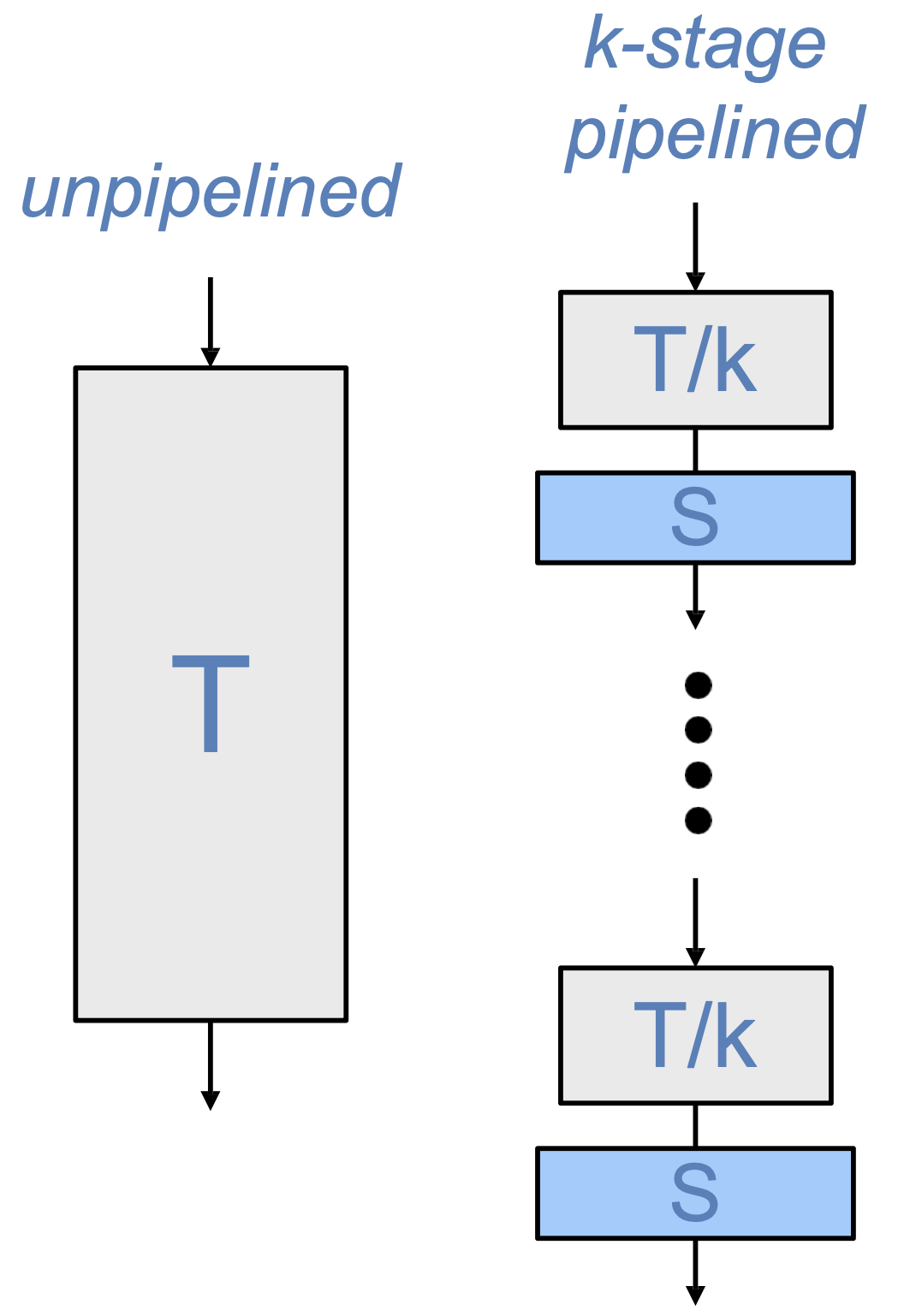

Pipeline Performance Model

假设非流水线时延为 T，则非流水线吞吐率为：

$$\textit{Throughput}_{unpipelined} = \frac{1}{T}$$

假设流水线级数为 k，寄存器时延为 S，则流水线吞吐率为：

$$\textit{Throughput}_{pipelined} = \frac{1}{\dfrac{T}{k} + S}$$

成本模型

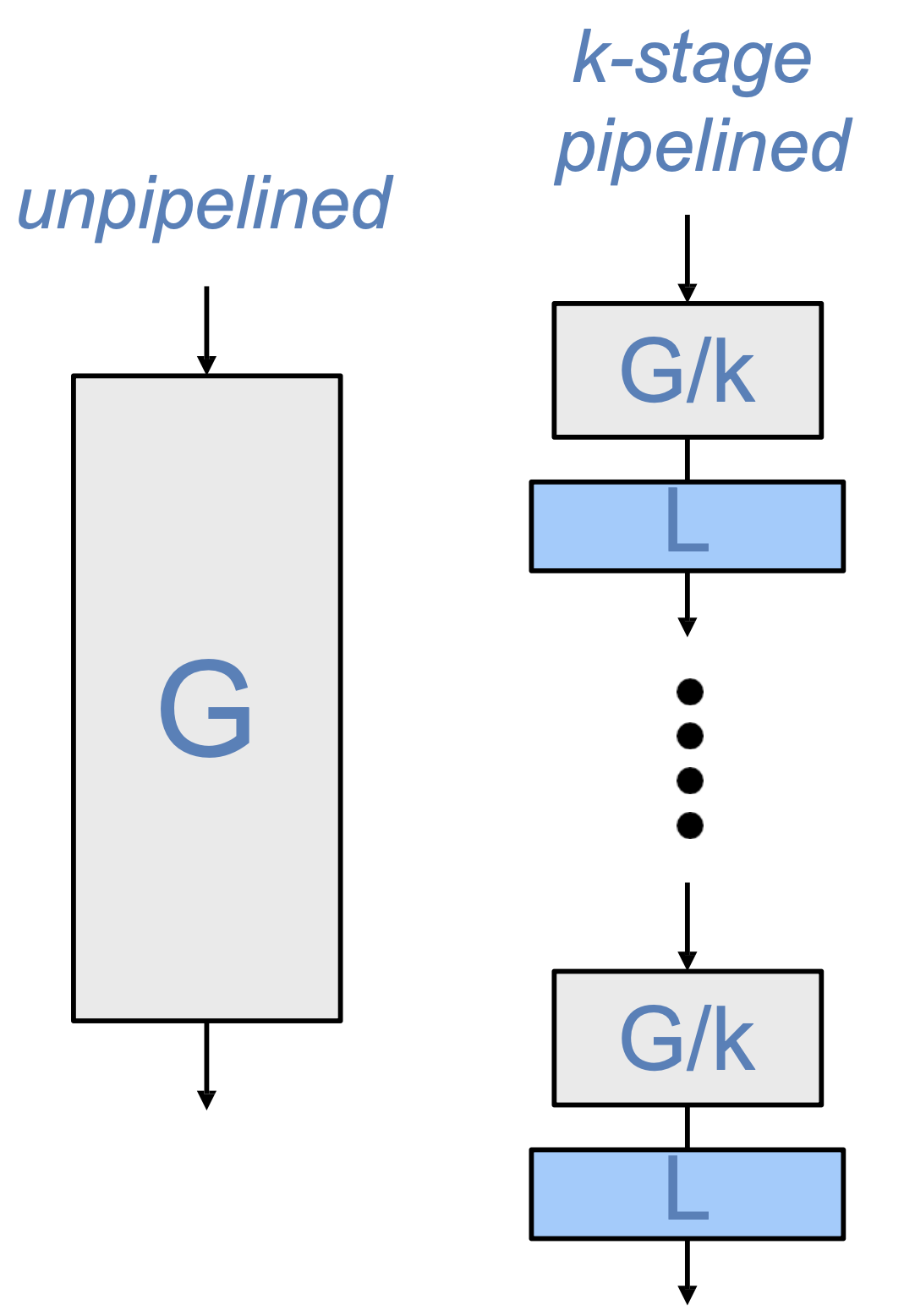

Pipeline Cost Model

假设非流水线的设计成本为 G：

$$\textit{Cost}_{unpipelined} = G$$

假设流水线级数为 k，每一级流水线的成本为 L，则流水线的设计成本为：

$$\textit{Cost}_{pipeline} = G + k \cdot L$$

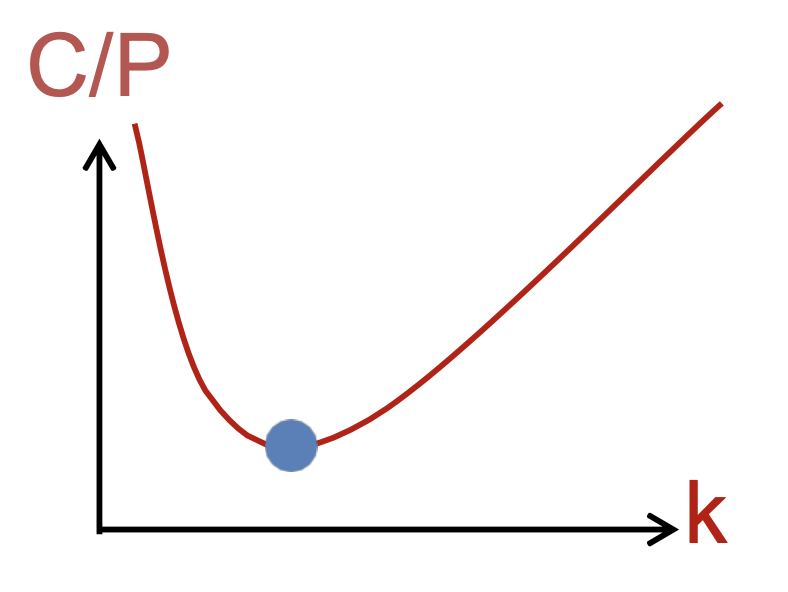

性能/成本权衡

Pipeline Cost Model

$$\frac{\textit{Cost}_{pipelined}}{\textit{Performance}_{pipelined}} = \frac{G + k \cdot L}{\dfrac{T}{k} + S} = (G + k \cdot L) \cdot (\frac{T}{k} + S)$$

$$k_{opt} = \sqrt{\frac{G \cdot T}{L \cdot S}}$$

2.2 超标量处理器

加速比

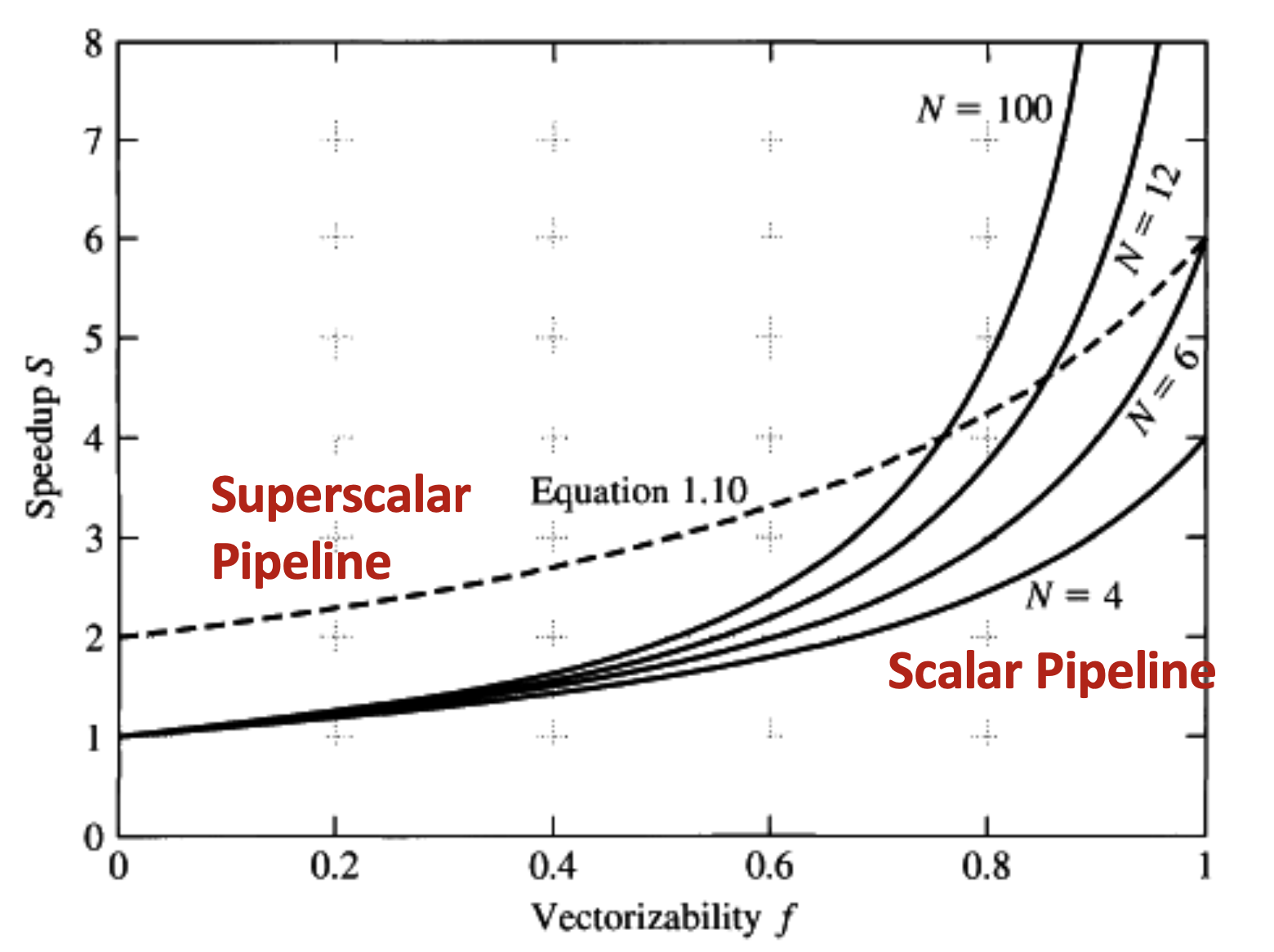

Easing Squential Bottleneck with ILP

$f$ 为可以被向量化操作加速的代码比例，$N$ 为处理器的个数，则根据阿姆达尔定律，整体的加速比为：

$$S=\frac{1}{(1-f)+(f/6)}$$

引入超标量之后，可以提高处理器的 ILP（Instruction Level Parallelism）。 假设无法被矢量加速部分的并行度可以被超标量提升到2，则整体的加速比为：

$$S=\frac1{\dfrac{(1-f)}2+\dfrac f6}$$

因此，超标量实现了较为底层的 ILP（Instruction-Level Parallelism），在更为普遍的情况下都能实现性能的提升。

超标量流水线

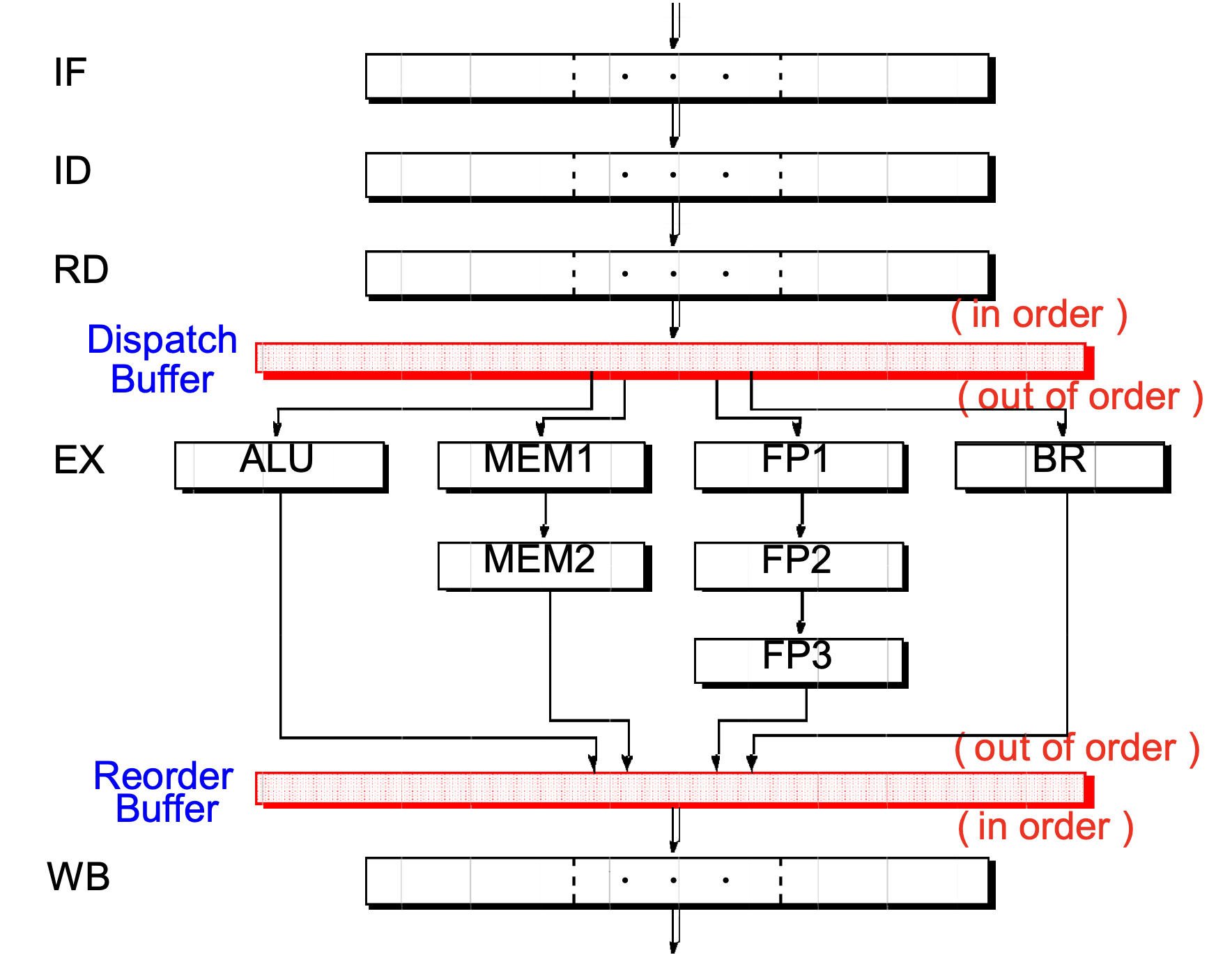

Dynamic Pipeline

超标量通常与乱序执行（Out-of-Order Execution）结合，通过动态调度（Dynamic Scheduling）来实现更高的 ILP。

• 绕过（Bypass）一个 stalled 的前序指令是被允许的。
• 一旦操作数准备好，指令可以马上执行。

超标量处理器架构

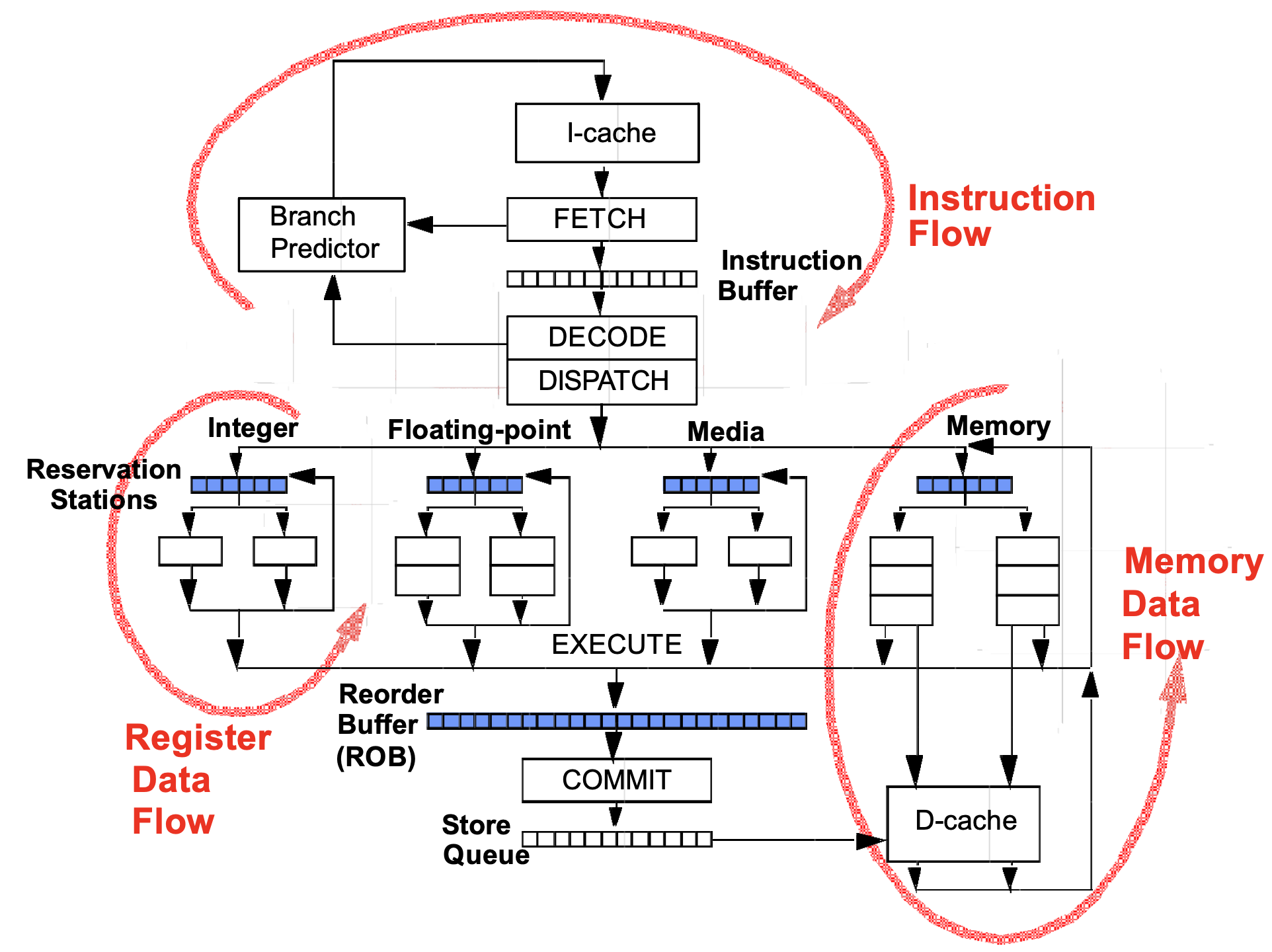

Superscalar CPU Architecture

三种数据流都有其对应的设计方法。

• 指令流：动态分支预测；更宽的取指宽度。
• 寄存器数据流：寄存器重命名；动态调度。
• 内存数据流：数据前递；动态内存预取。
